大きいから速い、大きいから途切れない。KPWL-0300Hの大きさの理由を、基板・外装・多機能リジットフレーム・アンテナの4点から解説します。

• 無線回路の温度を安定した動作範囲で動かせるよう両面から放熱（ヒーター利用時は吸熱）。

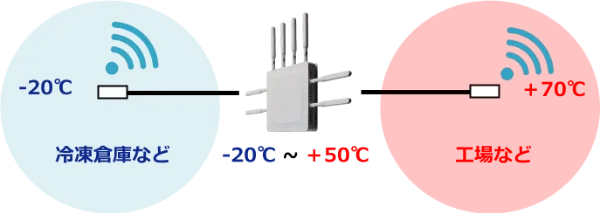

• ヒーター搭載で－20℃の環境下でも利用可能。

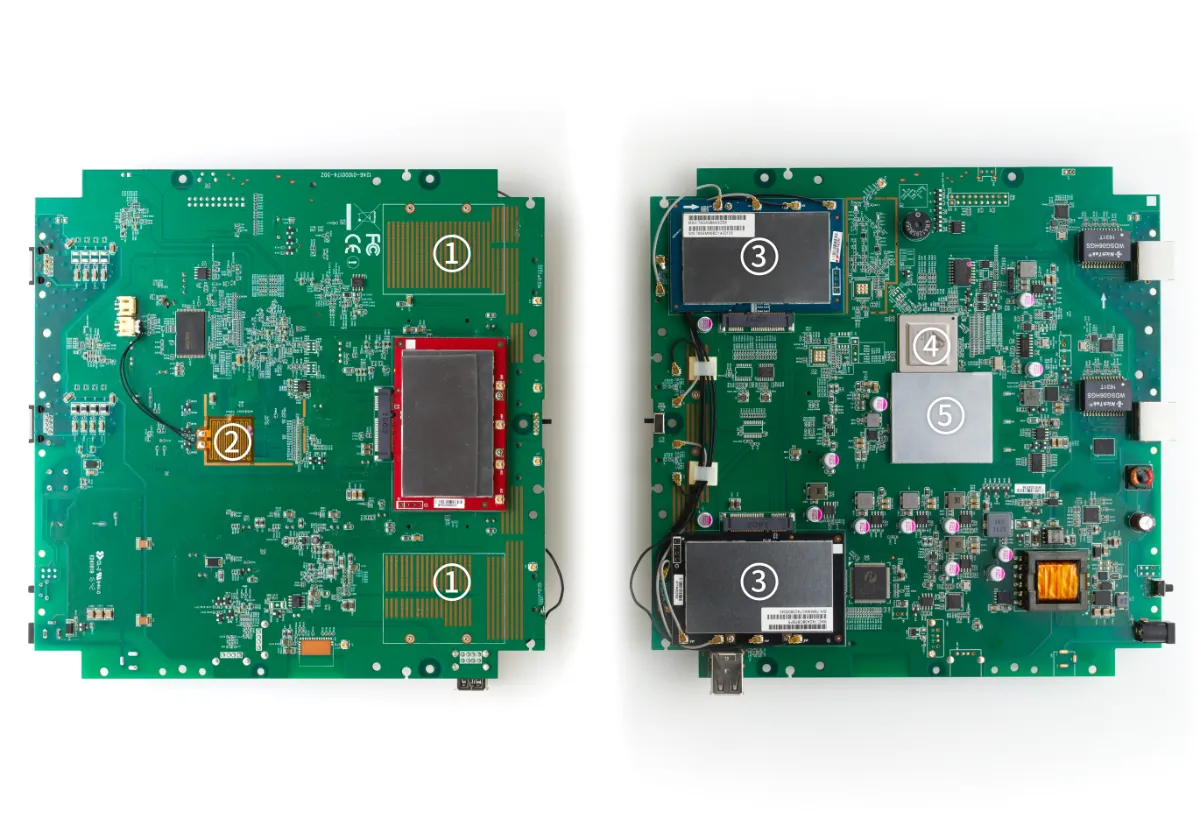

• 無線基板は表裏でも重ならないように配置することで、互いの電波を干渉しない。
• ストレージサーバーにも利用される超高速CPU、Annapurna Labs社製 AL-5140 4Core 1.7GHz 搭載。1台で200台の端末が同時通信可能。
• DRAMは放射や他の部品からのノイズを受けてエラーを起こさないようにシールド。

• 4×4 MIMOの特性をより発揮しやすいよう、2.4GHzの波長（約12.5cm）の2倍の距離を取ることで各アンテナの独立性が向上。5GHzでも距離が取れることでアンテナ独立性も向上。

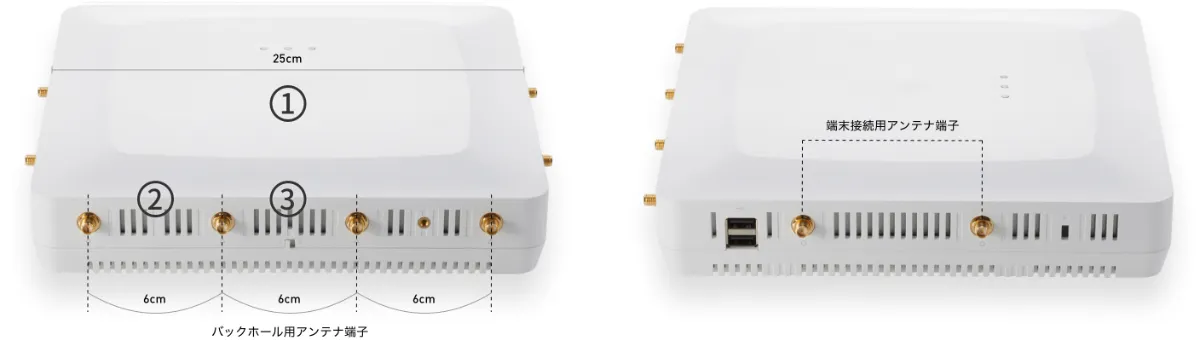

• 側面4方向と裏面に放熱穴を設置。どの方向に取り付けても効率的な放熱が可能。
• 電波のつながりやすさを最優先に考え、バックホール用アンテナは5GHzの波長の長さ（約6cm）に合わせて6cm間隔で配置。

外付けのアンテナ本数は無線バックホール用に4本、端末通信用に4本。これら4×4のアンテナを2.4GHzと5GHzの波長に合わせた間隔で設置することで、MIMO性能を最大限に発揮して、高速通信とカバーエリアの大きさを実現するよう設計されています。

• 無線LAN以外の不要ノイズは徹底カットするため鉄板で両面からシールド。さらに電磁波吸収シートを貼付。CPUや電源回路・DRAMの発するノイズは本体からできるだけ出さないように配慮。

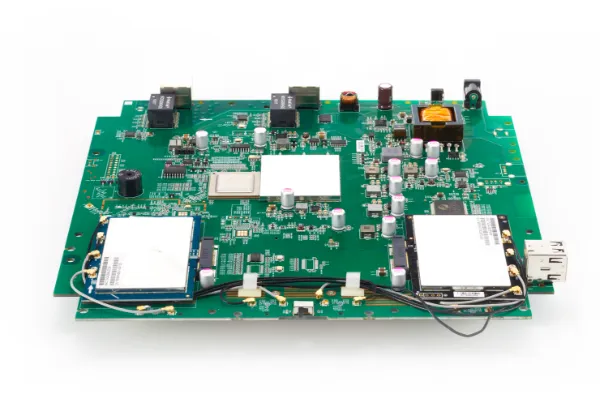

• 無線基板を厚い金属ブロックで両面からサンドイッチ。
• メモリを両面から放熱する。
• 高温の時は放熱し、メモリの裏に貼ったヒーターからの熱を両面の金属ブロックへ伝えることで、低温環境下でも製品全体を効率よく温める。
• 内部構造・基板・筐体の変形を防止。どんな方向に設置しても問題ありません。

• すべて外付けダイポールアンテナにしたことで、内蔵アンテナよりも電波がよく届く仕様に。電波の飛びを一番に考え、バックホール通信用に5GHz専用アンテナを採用。
• アクセス回線用には2.4GHz/5GHz共用アンテナを採用。
