KPWL-0300H

法人向け無線LANアクセスポイント

エンタープライズ向け高速・高性能メッシュネットワーク対応無線LAN

法人向け無線LANアクセスポイントです。独自のバックホール技術でメッシュネットワークに対応し、リンク速度1.73Gbps、1台で最大200台（2.4GHz 100台／5GHz 100台）の同時通信に対応します。

FEATURE

特長

高性能CPUと4×4アンテナで、スマートフォンを同時に最大200台

ストレージサーバー等に使用される、無線アクセスポイントとしては超高性能なAnnapurna Labs製 4Core 1.7GHz の Alpine AL-5140 CPU を搭載。1台でPCやスマートフォンを最大200台まで同時接続できます。4×4のアンテナ配置により、多台数接続でも通信速度を維持します。

広いエリアを1台でカバー

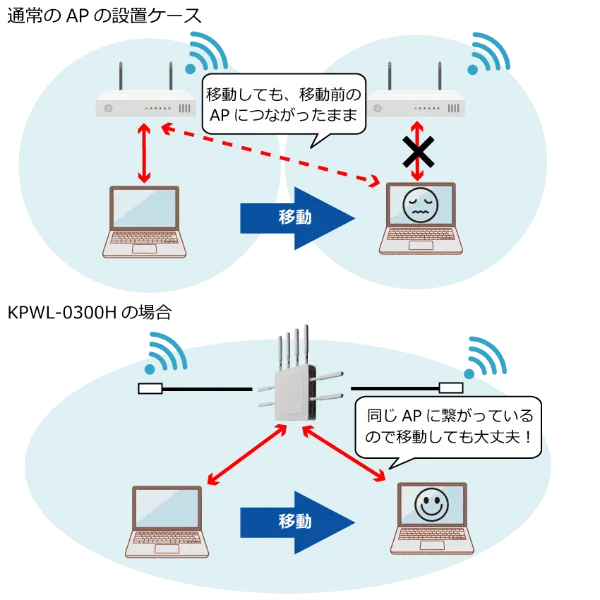

アンテナ延長ケーブルを接続できるため、通常のAPよりも広域な無線エリアを提供できます。たとえば学校の廊下にAPを1台設置すれば、4クラスを無線化できます。同じフロアの別室に移動しても同一のAPに接続されているため、ハンドオーバー起因の接続不良・通信速度の低下が起きません。

－20℃でも50℃でもつながる、耐寒・耐熱仕様

ヒーター内蔵で－20℃の低温でも使用できます。さらに、大きな放熱板になる多機能リジットフレームで基板を両面から押さえ、前面以外のすべての面に放熱穴を開けることで、どんな方向で設置しても50℃の高温に耐えられます。

自動でつながる、置くだけで無線LAN環境をかんたんに拡大

アクセスポイントを増設するための設定は不要です。間隔を開けて置くだけで自動的に無線アクセスポイント同士が無線中継しあい、網の目のようにつながって、大きな一つの無線LAN環境を作ります。

有線LAN敷設工事が不要だから、導入コストがリーズナブル

有線LANが必要なのは親機となる無線アクセスポイントだけです。アクセスポイントを増設しても、LANの敷設工事やコントローラ、スイッチ／ハブの増設は不要です。さらに、稼働状況の確認や各種設定はクラウド経由で行えるため、管理運用コストを抑えられます。

※ クラウドの監視サービスは別途契約が必要です。

独自の特許技術でホップ通信速度の低下を抑制、接続スピードが落ちにくい

従来の技術では親機から子機へと中継するごとに約60％ずつホップ通信速度が低下し、2〜3台の無線中継が限界でした。KPWL-0300では独自のマルチホップ技術で速度低下を約30％に抑制し、最大20ホップまでの無線ホップが可能です。またホップ時の無線チャネルを全体で1チャネルしか利用しないことで、電波干渉による速度低下の影響を受けないよう設計しています。

大きいから速い、大きいから途切れない。大きさの理由をみる

CASE

学校事例：スムーズな授業を実現するKPWL-0300H

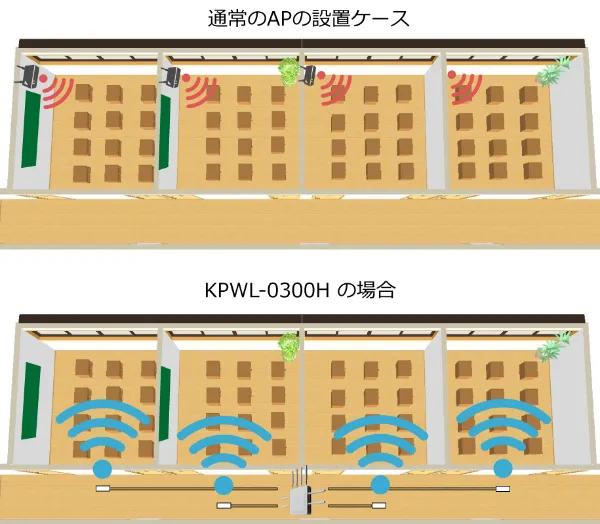

① 電波の問題で授業を中断させない。4クラス分をAP1台でカバー

1時間目に1組で授業をし、2時間目は隣の2組で、というケースがあります。通常のAP設置では、1時間目に使用した端末を隣の2組へ持っていくと1組のAPに接続したままになり、電波強度の不足による通信速度の低下が発生します。KPWL-0300Hはアンテナ延長ケーブルを接続でき、通常のAPよりも広域な無線エリアを提供できるため、廊下にAPを1台設置すれば4クラスを無線化できます。

② エアコンのない廊下に設置可能。だから1フロアに1APで足ります

電気製品は0℃を下回ったり40℃を超える高温では正常に動作できなくなります。KPWL-0300Hはヒーターと強力放熱の多機能リジットフレームを搭載し、動作温度範囲は－20℃〜50℃。エアコンのない廊下に設置しても、どの地域でも4クラスを無線化できます。

③ みんなで同時に検索。200人で使える高性能なアクセスポイント

ストレージサーバーにも使われるAnnapurna Labs製 AL-5140 4Core 1.7GHz を搭載し、200台の端末が安定して同時通信できます。1クラスに45端末（生徒40＋先生2＋教室の備品3）接続することになっても、45端末×4クラス＝180端末の接続が可能です。

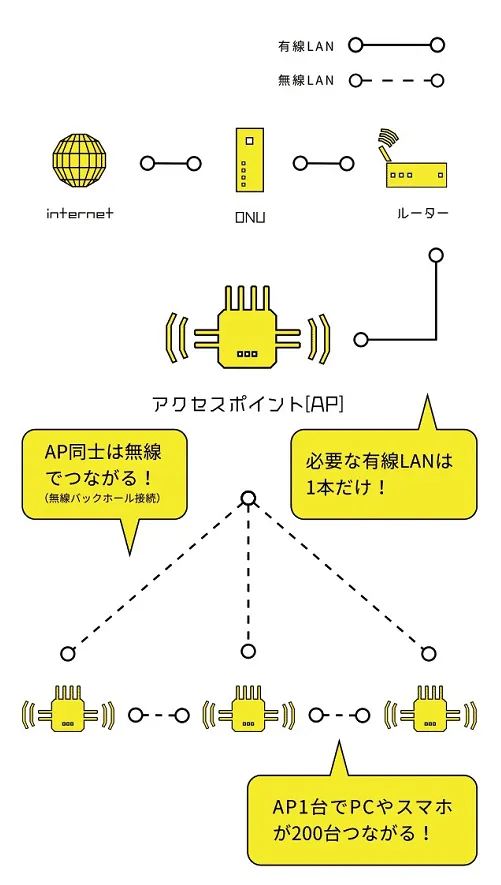

④ LANケーブルの敷設工事が最小。だから工期も最小

独自のバックホール通信でAP同士が通信できます。校舎から離れた体育館なども、LANケーブルを整備することなく無線化できます。防火壁の貫通工事で高額になる工事も、バックホール通信なら工事が不要になるため低価格です。

⑤ ランニングコストの心配は無用。無料提供ソフトでSSIDとパスワードを一括変更

IT機器は性能だけでなくセキュリティも重要です。パスワードの定期更新のために、当社サイトで公開しているソフトをダウンロードすれば、同じネットワーク内のAPのSSID・パスワードを一括で変更できます。ローカル環境で操作できるため、クラウドサービスのランニングコストが一切かかりません。

⑥ 無線セキュリティ規格について

SSIDごとに Open／WEP／WPA・WPA2 mixed PSK／WPA2 PSK／WPA・WPA2 mixed EAP(802.1X)／WPA2 EAP(802.1X) に対応しています（Radius認証対応）。

SPEC

スペック表

アクセス回線

規格	IEEE802.11b/g/a/n/ac（W52/W53/W56/W58） 2.4GHz/5GHzの同時運用 ※1
リンク速度（理論最大値）	802.11b：11Mbps／802.11g：54Mbps／802.11a：54Mbps／802.11n：600Mbps／802.11ac：1.73Gbps
標準アンテナ	ダイポールアンテナ×4 水平ビーム幅360°（4×4 MIMO）
ビームフォーミング	対応
マルチSSID	最大32（2.4GHz：16個、5GHz：16個） SSID毎VLAN対応
QoS	IEEE802.11e（WMM EDCA）
MACアドレス制御	AP毎で最大256台（AP毎に設定可）
認証/暗号化	Open／WEP／WPA・WPA2 mixed-PSK／WPA2-PSK／WPA・WPA2 mixed EAP(802.1X)／WPA2 EAP(802.1X) 設定可（Radius認証対応）
端末接続数	最大200台（2.4GHz：100台、5GHz：100台）

バックホール（中継）

規格	IEEE802.11a/n/ac（W52/W53/W56/W58） ※1
リンク速度（理論最大値）	802.11a：54Mbps／802.11n：600Mbps／802.11ac：1.56Gbps
標準アンテナ	ダイポールアンテナ×4 水平ビーム幅360°（4×4 MIMO）2.4GHz/5GHz対応指向性アンテナ
オプションアンテナ	4×4 MIMOクアッドパッチアンテナ（ビーム幅広／H：125°、V：70°）※別売 ※2 ※3
	4×4 MIMOクアッドパッチアンテナ（ビーム幅狭／H：35°、V：35°）※別売 ※2 ※3
	ダイポールアンテナ水平ビーム幅360° ※別売 ※2 ※3
認証/暗号化	独自方式

共通項目

本体サイズ	幅約233mm×縦約233mm×奥行約48mm（取付ブラケットを除く）
本体質量	約1.3kg
電源	100〜240V 50/60Hz
最大消費電力	31W
LANポート	10BASE-T/100BASE-TX/1000BASE-T方式×2ポート（PoE対応アップリンク×1、ダウンリンク×1）、ただしPoEは受電のみ ※4
PoE	IEEE 802.3bt PoE++
他インタフェース	ステータスLED×3／USB2.0×2（ファームウェアアップデート・拡張用）※通常は利用しません
動作環境	温度－20℃（プリヒート方式）〜50℃／湿度 20〜80％（結露なきこと）
同梱物	取付金具（ブラケット）×1／ACアダプター×1／ACケーブル×1／AP用・BH用アンテナ各4本／クイックセットアップガイド
認証	日本：TELEC、VCCI ※5／アメリカ：FCC ※6／欧州：CE・CB ※6／中国：SRRC ※6／インド：WPC ※6／ベトナム：MIC ※6／タイ：NBTC ※6／フィリピン：NTC ※6
保証期間	1年
その他	取扱説明書、ソフトはWEBサイトからダウンロードできます（ネットワーク上でKPWL-0300を見つけて簡単に設定できるKPN APFinder）

※1 4.9GHz帯には対応していません。また、使用可能なチャネルはご使用される国によって異なります。　※2 5GHzのビーム幅の場合です。　※3 屋外対応アンテナです。　※4 IEEE802.3bt PoE++が必要です。　※5 KPWL-0300Hは日本国内専用モデルです（TELEC、VCCIのみ）。　※6 KPWL-0300はグローバル認証対応モデルです（日本国内でも利用可能です）。


製品画像

DOWNLOAD

各種ダウンロード

ソフトウェア

名称	最終更新日	バージョン	備考
KPN Finder（製品自動検出・設定画面アクセスツール）バッチファイル版	2020/01/17	1.00	Windows PC
Kpnetworks AP Finder（製品自動検出・設定画面アクセスツール）Windows10アプリ版	2020/02/04	1.00	Windows PC
Kpnetworks KPWL Manager（製品死活監視・一括設定ツール）Windows10アプリ版	2021/08/24	1.14 beta	Windows PC
Kpnetworks KPWL SeTool（製品初回一括設定ツール）Windows10アプリ版	2023/07/31	1.03 beta	Windows PC
Kpnetworks KPWL SelfHealer（指定時間自動再起動ツール）Windows10アプリ版	2022/04/27	1.00 beta	Windows PC
Kpnetworks KPWL ConnectionCounter（通信端末接続台数確認ツール）Windows10アプリ版	2020/06/01	1.00	Windows PC
KPWL-0300H ファームウェア	2020/05/28	RC6

取扱説明書

名称	最終更新日	バージョン	備考
KPWL-0300 クイックセットアップガイド（通常編）	2020/09/18	1.00
KPWL-0300 クイックセットアップガイド（固定IP編）	2020/09/18	1.00
KPWL-0300 クイックセットアップガイド（バックホール編）	2020/09/18	1.00
KPWL-0300 アンテナ設置ガイド	2020/09/18	1.00
KPWL-0300 ユーザーズマニュアル（詳細説明書）	2020/11/20	3.3
IPv6からのログイン方法手順書	2020/01/17	1.00	KPN AP Finder及びKPN Finderがご利用できない環境の場合にご参照ください
KPWL-0300 認証取得国	2020/11/09	1.00
KPWL-0300H BH通信での通信速度改善方法について	2021/01/22	1.00
KPWL-0300H セルフヒーラーの使い方	2022/04/27	1.00
KPWL SeTool クイックセットアップガイド（KPWL-0300H編）	2022/04/27	1.00
KPWL ConnectionCounter クイックセットアップガイド（KPWL-0300H編）	2022/06/01	1.00

※ 製造終了モデル KPWL-0210 の取扱説明書は、KPWL-0210 のページに掲載しています。

カタログ

名称	最終更新日	バージョン
KPWL-0300シリーズカタログ（通常画質）	2020/01/17	1.00
KPWL-0300シリーズカタログ（高画質）	2020/01/17	1.00
KPWL-0300Hパンフレット	2020/08/28	1.00
KPWL-0300Hパンフレット（二つの特長と事例紹介）	2024/11/11	1.00

製品画像・図面

名称	最終更新日	バージョン	備考
本体製品画像（高画質）	2021/06/10	1.00	jpg
本体 CAD		1.00	pdf
本体 CAD		1.00	dxf
本体 CAD	2021/05/21	1.00	jww
取付金具 CAD	2021/03/03	1.00	pdf
取付金具 CAD	2021/03/03	1.00	dxf
取付金具実寸型紙（A3サイズ）	2023/10/10	1.00	pdf
取付金具実寸型紙（A3サイズ）	2023/10/10	1.00	dxf

FAQ

よくある質問

Q.他社製無線APと無線中継できますか？

直接の無線バックホール接続はできません

他社製無線LANアクセスポイントと直接無線バックホールを接続することはできません。有線ポートを利用しての接続、Ethernetコンバーターを用いての接続は可能ですので、無線設計でお困りの場合はお問い合わせください。KPWL-0300シリーズの無線バックホールは独自の高セキュリティー無線バックホールを採用しており、L2レベルでの接続（IPネットワークではなく）を行っています。そのため、他社製品に搭載されているWDS機能（SSIDを指定して中継）とは異なります。

Q.KPWL-0300に変えたのに無線接続が不安定です

ルーター側にも多台数を処理できる能力が必要です

多台数接続にはルーターにも多台数を処理できる能力が必要です。回線業者が準備されるルーターは多台数接続を想定しておらず、およそ10台までです。そのため、KPWL-0300に交換してもルーターが不安定になったり固まったりすることで、接続ができない可能性があります。不安定な場合は法人向けルーターをご用意ください。KPWL-0300シリーズ1台あたりの最大接続数200台程度の場合はYAMAHA製NVR510を推奨しています。複数台ご利用になる場合は、さらに高性能なルーターが必要な構成もございます。ネットワーク設計時にご配慮ください。
